iPXE Bootmenü

Mittels iPXE können Sie Bootmenüs einfach über die Weboberfläche anlegen und anpassen. Menüs lassen sich außerdem einzelnen Räumen zuweisen.

Für Anpassungen können Sie sich an den vorgegebenen Standardeinträgen orientieren. Standardeinträgen erkennen Sie daran, dass Sie diese nicht löschen (jedoch bearbeiten) können.

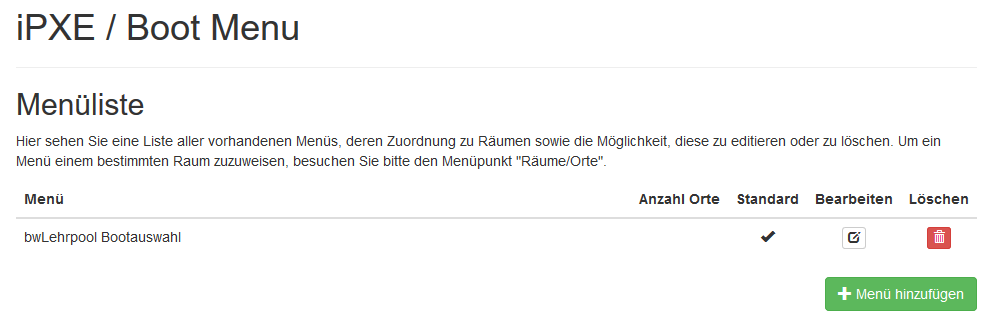

iPXE Menü Übersicht

Es lassen sich beliebig viele Menüs über die Weboberfläche erstellen. Diese Menüs können unterschiedliche Optionen enthalten und einen Standardeintrag festlegen, der wahlweise nach Ablauf einer bestimmten Zeitspanne automatisch ausgewählt wird. Eines dieser Menüs lässt sich dann als Standardmenü festlegen, die weiteren Menüs können dann bestimmten Gebäuden oder Räumen zugewiesen werden, genau wie es mit Konfigurationsmodulen bereits möglich ist.

Die Menüeinträge, die Sie einem Menü hinzufügen, können Sie zuvor ebenfalls über die Weboberfläche erstellen und bearbeiten.

Nach der Installation sind bereits einige Menüeinträge sowie ein Standardmenü vorhanden. Sie können diese Einträge als Startpunkt für eigene, neue Menüpunkte nutzen.

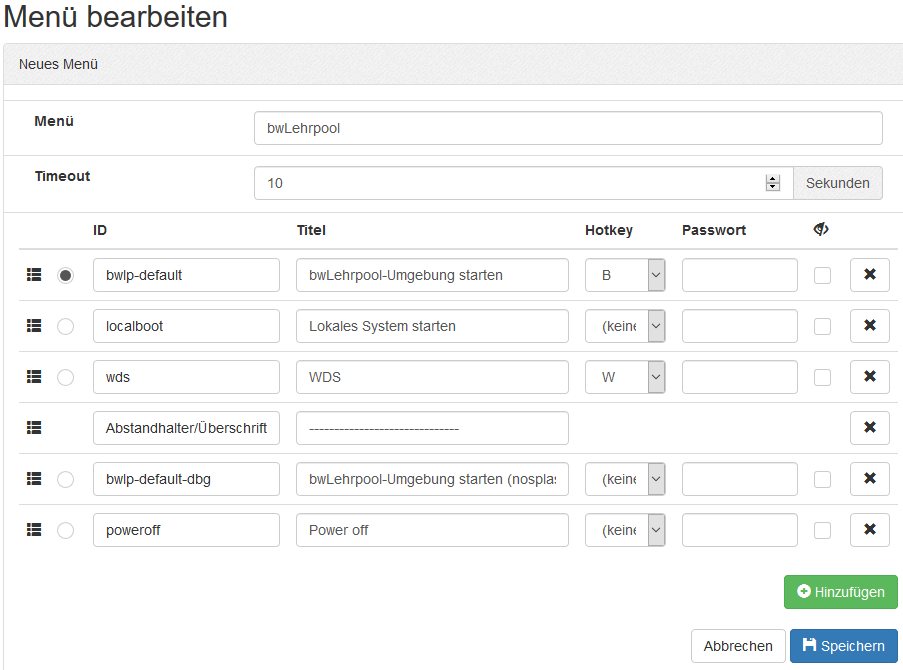

Menü bearbeiten

Ein Menü besteht aus einzelnen Menüeinträgen. Sie können die Reihenfolgen auch nach dem Hinzufügen einfach per Drag&Drop verschieben. Der in der linken Spalte mit einem Punkt markierte Eintrag ist der Standardeintrag. Geben Sie einen Wert unter Timeout an, damit der Standardeintrag automatisch gebootet wird, falls keine Nutzerinteraktion stattfindet. Falls Sie für einen Raum ausschließlich den Standardeintrag ändern wollen (z.B. von bwLehrpool auf Lokalboot) müssen Sie kein zweites Menü anlegen. Gehen Sie dazu einfach auf die Raumverwaltung, klicken auf den Button in der Spalte Bootmenü und wählen Standardeintrag überschreiben.

Neben Einträgen die direkt booten, können Sie auch vorhandene Menüs als Eintrag hinzufügen und somit schnell und einfach Verzweigungen ganz nach Ihren Bedürfnissen erstellen. Außerdem können Sie Platzhalter verwenden, um das Menü ein wenig übersichtlicher zu gestalten.

Weiteres:

• Hotkey: Entsprechende Taste im Bootmenü drücken, um den verknüpften Eintrag direkt zu starten
• Passwort: Wenn Sie verhindern wollen, dass z.B. Studierende einen Eintrag auswählen können, können Sie für den Eintrag ein Passwort setzen
• Augensymbol: Möchten Sie einen Eintrag unsichtbar machen, aktivieren Sie die entsprechende Checkbox (sinnvoll in Verbindung mit der „Hotkey“-Funktion)

Normalerweise bedeutet ein Timeout >0, dass der Standardeintrag nach Ablauf der angegebenen Zeit ohne Nutzerinteraktion gebootet wird. Wird das Timeout auf 0 gesetzt, wird das Menü (unbegrenzt) angezeigt, bis eine Nutzerinteraktion stattfindet.

In bestimmten Fällen möchten Sie jedoch, dass ein Raum direkt einen bestimmten Eintrag bootet ohne überhaupt erst ein Menü anzuzeigen.

Gehen Sie dazu folgendermaßen vor:
Erstellen Sie ein neues Menü mit nur einem einzelnen Eintrag und setzen das Timeout auf 0. Verknüpfen Sie das Menü anschließend über die Raumkonfiguration mit einem Raum.

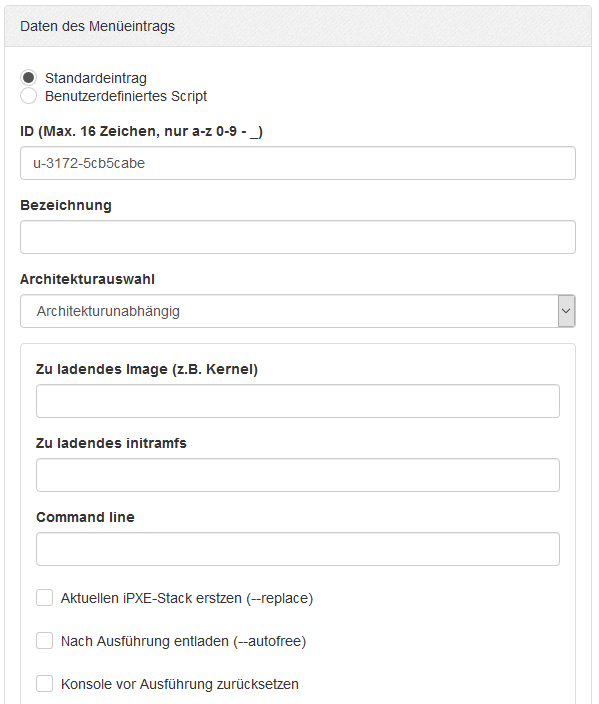

Menüeintrag erstellen oder bearbeiten

Hier können Sie entweder einen „einfachen“ Standardeintrag erstellen, der lediglich eine Binary (z.B. einen Kernel) und optional eine Dateisystemimage (initrd) lädt; oder Sie nutzen die Funktion „Benutzerdefiniertes Skript“, in der frei iPXE-Code angeben werden kann, der bei Auswahl des entsprechenden Menüeintrags ausgeführt wird. Hilfe zu Syntax und Befehlen finden Sie im iPXE Wiki.

Beispiele für Benutzerdefinierte Skripte:

Die IPs und Pfade sind jeweils von Ihrer Umgebung abhängig und dienen hier nur als generelles Beispiel.

MDT (Microsoft Deployment Toolkit) mit Unterscheidung zwischen BIOS und EFI

iseq ${platform} efi && goto efi || goto pxe-legacy

:efi
set netX/next-server 10.9.9.22 || goto %fail%
set netX/filename \boot\x64\wdsmgfw.efi || goto %fail%
chain -ar tftp://10.9.9.22/boot\x64\wdsmgfw.efi || goto %fail%

:pxe-legacy
set netX/next-server 10.9.9.22 || goto %fail%
set netX/filename \Boot\x64\wdsnbp.com || goto %fail%
chain -ar tftp://10.9.9.22/boot\x64\wdsnbp.com || goto %fail%

WDS (Windows Deployment Services) mit BIOS

set netX/next-server 10.9.9.33 || goto %fail%
set netX/filename /boot\x64\wdsnbp.com || goto %fail%
chain -ar tftp://10.9.9.33/boot\x64\wdsnbp.com || goto %fail%

Novell/MicroFocus ZENworks mit BIOS

set netX/next-server  10.9.9.44 || goto %fail%
set netX/filename /nvlnbp.sys || goto %fail%
chain -ar tftp://10.9.9.44/nvlnbp.sys || goto %fail%

KACE Software Deployment (Quest)

cpuid --ext 29 && set arch x86_64 || set arch i386
chain http://10.9.9.55/boot/boot.php?mac=${mac}&platform=${platform}&arch=${arch}&client_ip=${ip}

Verkettung auf weiteren bwLehrpool-Satellitenserver

chain -ar http://IPADRESSE/boot/ipxe ||

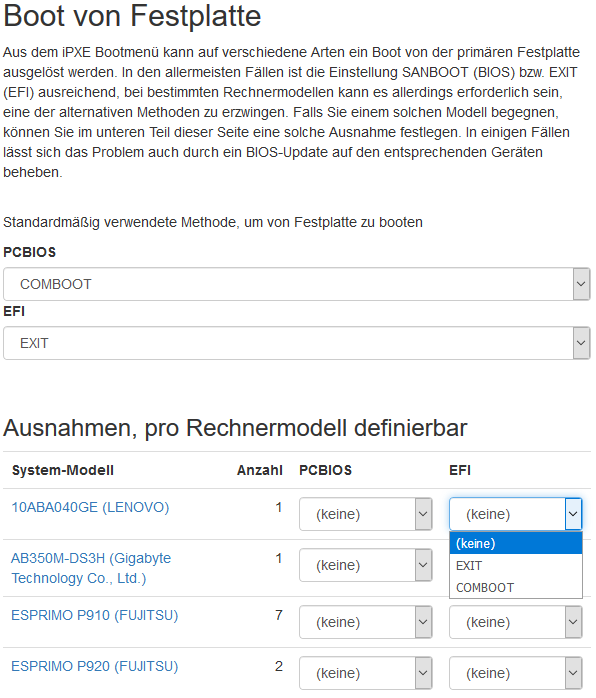

HDD-Boot

Um aus einem iPXE-Menü heraus von der lokalen Festplatte zu booten, gibt es unterschiedliche Methoden (EXIT, COMBOOT, SANBOOT). Manche Hardwaremodelle kommen mit der einen Methode zurecht, andere wiederum nicht. Sie können die Standardmethode einstellen und diese ggf. für ein bestimmtes Hardwaremodell überschreiben.

Wenn Sie noch alte PXE-Regeln in Verwendung haben und diese als Menüeinträge nutzen möchten, können Sie versuchen diese über die Weboberfläche direkt zu importieren. Es wird dann versucht einen entsprechenden iPXE-Menüeintrag zu erstellen. Diesen können Sie dann einem Menü hinzufügen.
